Теория работы стана холодной прокатки с числом валков более 2

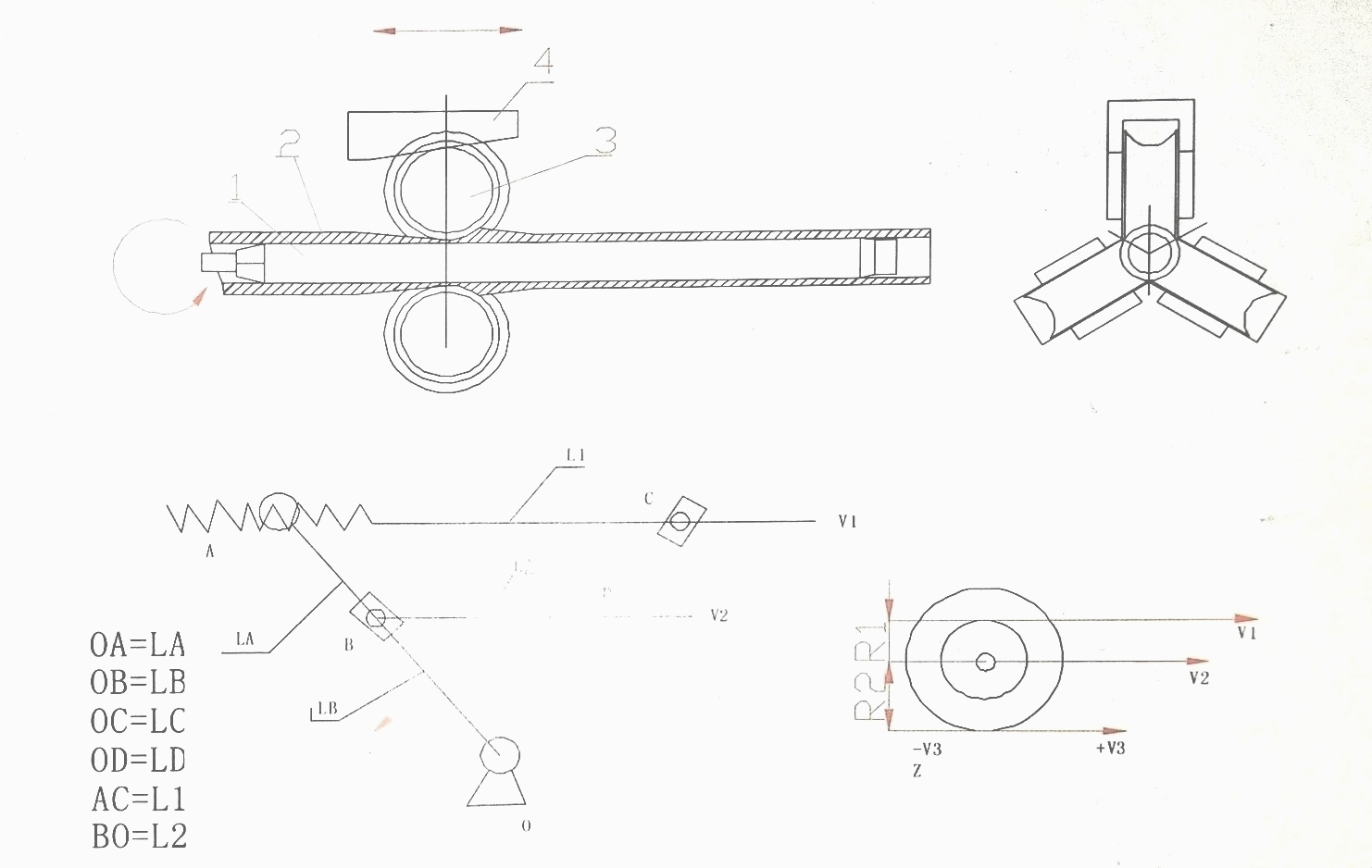

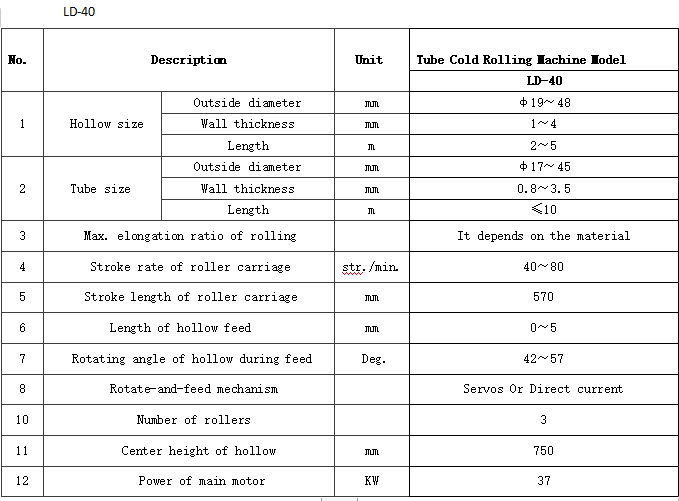

Как показано: Привод от главного двигателя, Через редуктор, Прикрепите конструкцию шатуна к приводной системе коромысел (OABCD) для выполнения поворотного движения, таким образом, верхний и нижний шатуны приводят в движение переднюю втулку и раму ролика, чтобы совершать регулярное возвратно-поступательное движение прямо. движение по линии прокатки.Разница между их возвратно-поступательным прямым ходом заключается в ходе перекатки, периоде возвратно-поступательного движения, ролик № 3 перекатывается по ползуну № 4, а проход, образуемый тремя роликами, регулируется кривой скольжения для завершения смены «Большого-маленького». -большой'.Когда конус матрицы максимальный, ролик не контактирует с оболочкой 2. В это время оболочка вращается на заданный угол и толкает вперед указанную длину с помощью конструкции подачи.После этого проход постепенно становится меньше, чтобы конус МАТРИЦЫ был наименьшим, завершая готовый размер толщины стенки, внутреннего и наружного диаметра.Непрерывное завершение такого цикла обеспечивает прокатку оболочки трубы.
